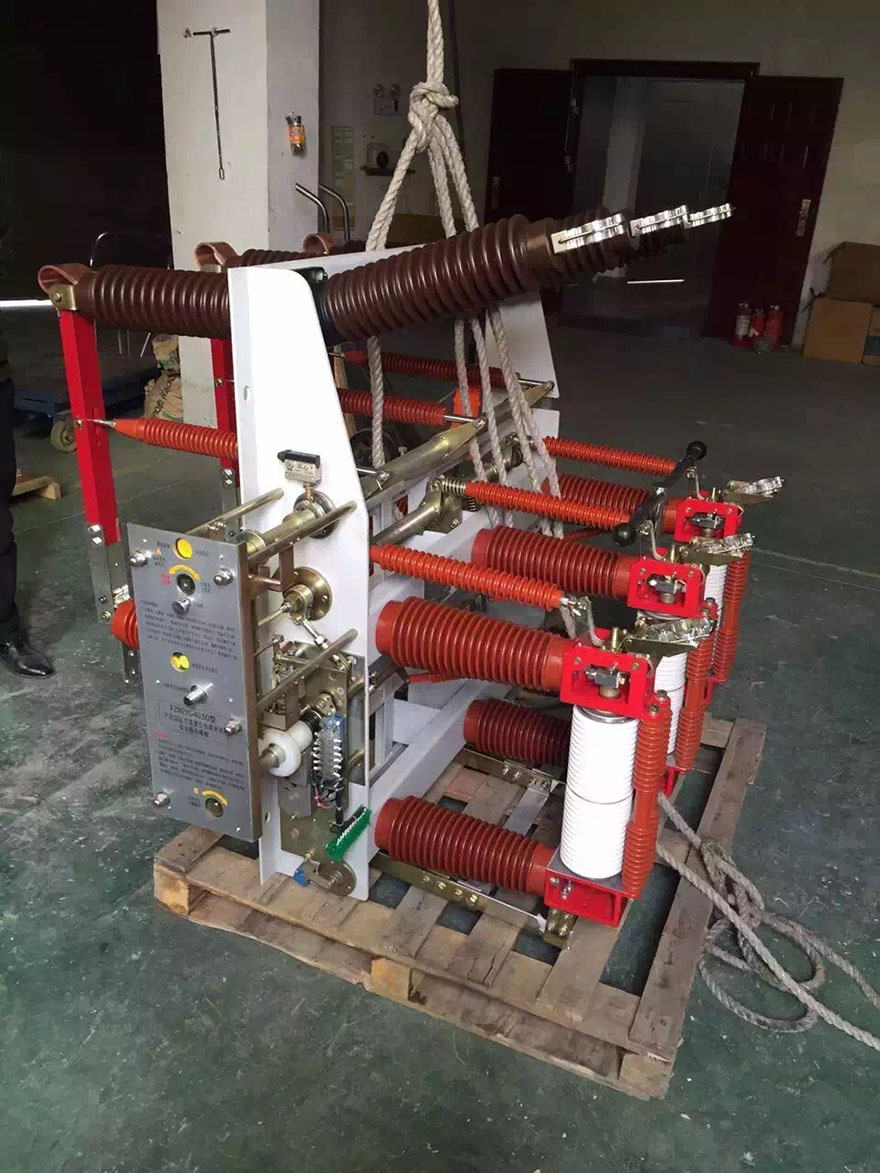

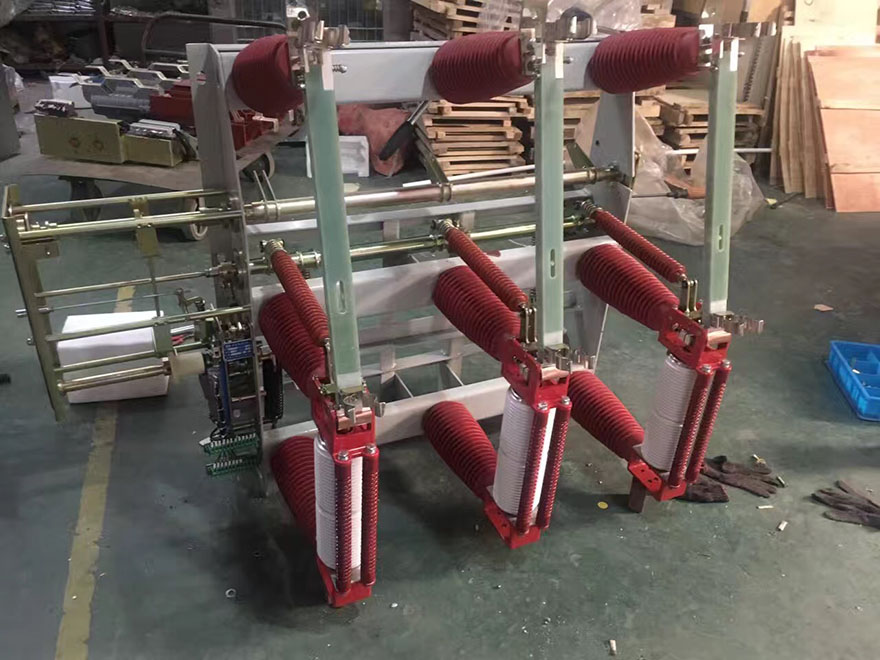

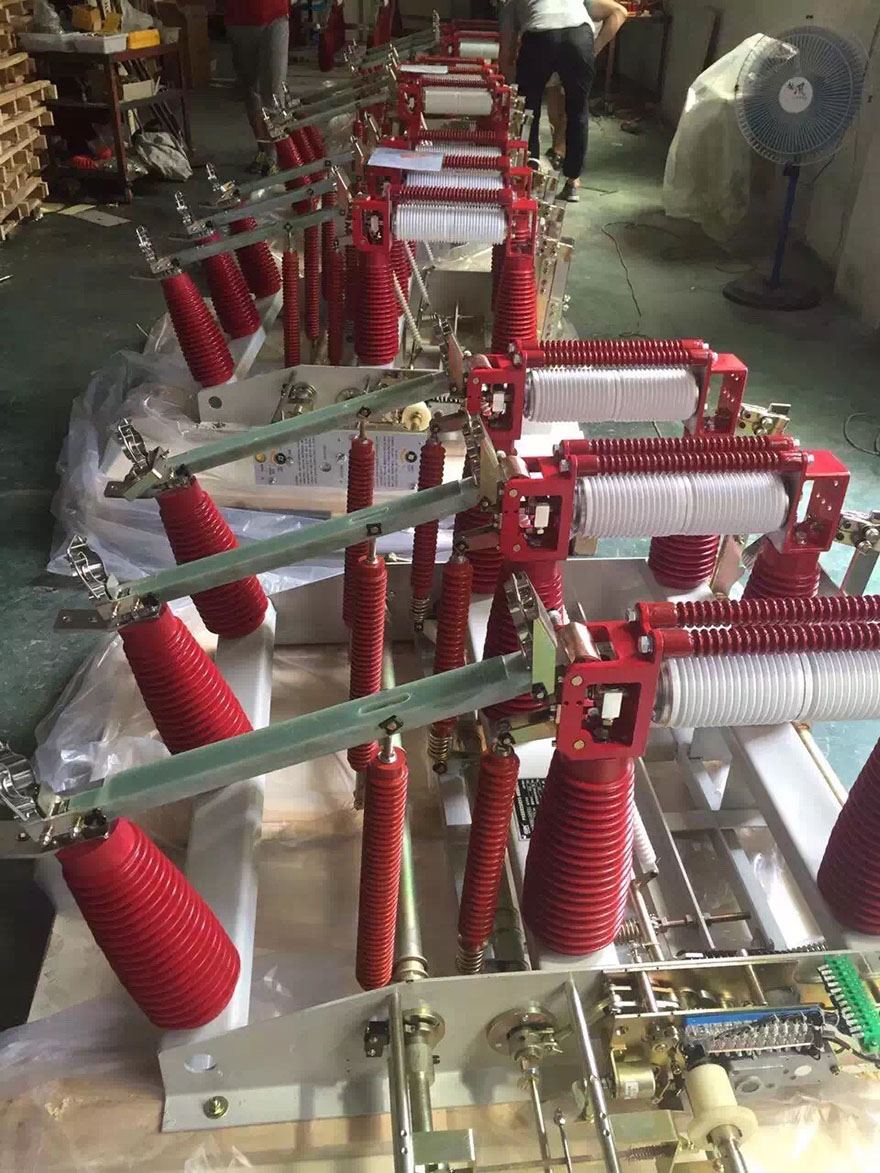

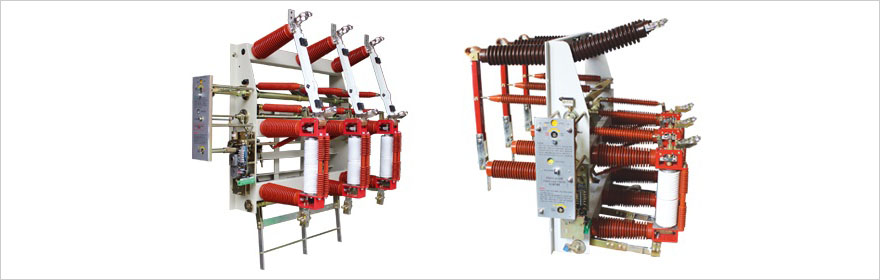

FZN21-40.5 风能光伏发电专用真空负荷开关
FZN21-40.5/T630-20 侧装左操真空负荷开关
FZRN21-40.5D/T100-31.5 侧装左操真空负荷开关-熔断组合
FZRNC21-40.5D/T100-31.5 背靠背一体式
FZN21-40.5高压真空负荷开关及组合电器,适用于三相交流40.5kV、50Hz的电力系统中,或与成套配电设备及环网开关柜,组合式变电站等配套使用,广泛用于风力发电。诚网建设改造工程、工矿企业、高层建筑和公共设施等,可作为环网供电单元或终端设备,起着电能的分配、控制和保护的作用。该产品技术性能符合GB16926-1997《交流高压负荷开关+熔断器组合电器》及IEC420《交流高压负荷开关-熔断器组合电器》的要求。
本产品具有开断能力、完全可靠、寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需维护等优点。具有开断额定电流、过载电流、短路电流和防止设备缺项运行的能力,开关有明显可见的隔离断口,配装具有关合能力的接地开关及电动弹簧机构,具有远程遥控能力。

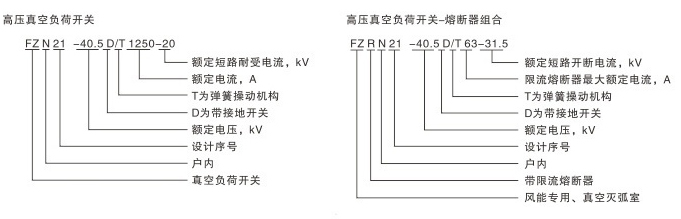

一、型号含义
二、正常使用条件
1 周围空气温度不超过40℃,且在24h内测得的平均值不超过35℃,是低周围空气温度为-25℃;
2 阳光辐射的影响可以忽略;
3 海拔高度不超过1000m;
4 周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体,蒸汽或盐雾的污染;
5 相对湿度日平均值不超过95%;水蒸气压力日平均值不超过22kPa;月相湿度对平均值不超过90%;月水蒸气压力平均值不超过18KPa;
6 来自开关设备和控制设备外部的振动或地动力是可以忽略的;
7 在二次系统中感应的电磁干扰的幅度值不超过1.6kV。
三、技术参数
组合电器的主要技术参数
序号 | 名称 | 单位 | 数据 | |
1 | 额定电压 | kV | 40.5 | |
2 | 额定频率 | Hz | 50 | |
3 | 熔断器较大额定电流 | A | 63 | |
4 | 绝缘水平 | 1min工频耐受电压 | kV | 真空断口、极间、及对地95;隔离断口110 |
雷电冲击耐受电压 | kV | 真空断口、极间、及对地185;隔离断口215 | ||
5 | 额定峰值耐受电流 | KA | 50 | |
6 | 4S额定短时耐受流 | KA | 20 | |
7 | 额定有功负载开断电流 | A | 1250 | |
8 | 额定闭环开断电流 | A | 1250 | |
9 | 额定电缆充电开断电流 | KA | 21 | |
10 | 额定短路断电流 | KA | 31.5 | |
11 | 额定交接电流 | A | 1700 | |
12 | 熔断器型号 | A | XRNT3A-40.5/□-31.5 | |
13 | 熔断器撞击器输出能量 | A | 2~5 | |
14 | 额定短路关合电流 | J | 80(预期峰值) | |
15 | 接地开关额定峰值耐受电流 | KA | 50 | |
16 | 接地开关4S额定短时耐受电流 | KA | 20 | |
17 | 辅助回路额定电压(DC或AC) | V | 220;100 | |
18 | 机械寿命 | 次 | 10000 |
组合电器中真空负荷开关装配调整后的技术参数
|
组合电器所配的隔离开关装配调整后的技术参数
|
4.4组合电器所配接地开关装配调整后的技术参数
|
组合电器所配熔断器的技术参数
|
四、机构和工作原理
结构特点

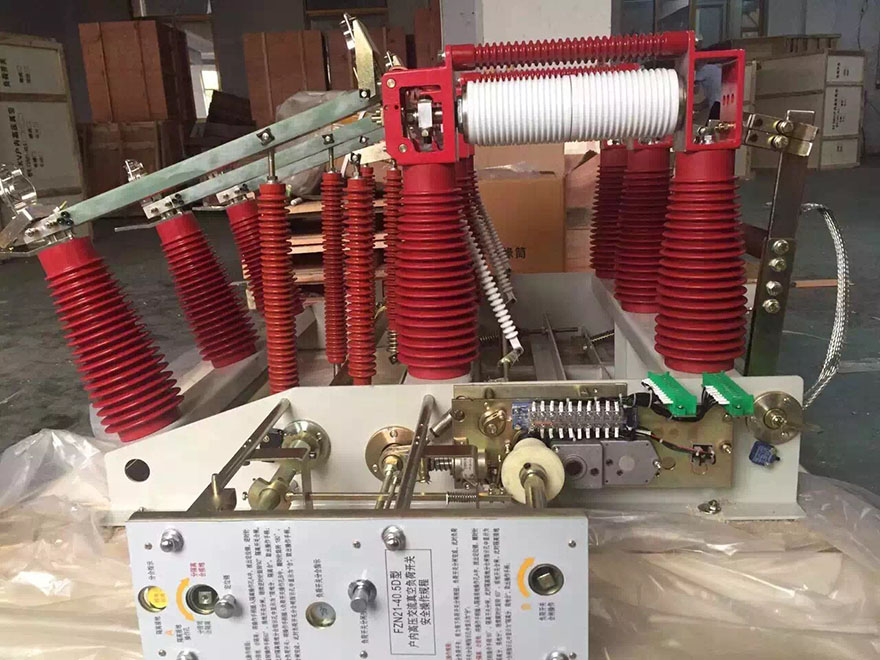

组合电器为三级联动结构;主要是由框架,真空灭弧室,隔离开关(装有熔断器),接地开关以及弹簧操作机构组成,隔离开关,真空灭弧和接地开关通过绝缘子固定于框架上,弹簧操动机构装于框架的侧板上。
工作原理
真空灭弧室的操作
组合电器的真空灭弧室的操作方式采用电动弹簧操作机构进行合闸,用脱扣电磁铁进行分闸,也可用于手动行合。分闸操作,手动合闸时用操作手柄顺时针方向转运弹簧操动机构的传能轴。
隔离开关,接地开关的分,分闸操作
组合电器的真空灭弧室,隔离开关和接地开关三者之间装有可靠的机械联锁装置,隔离开关与接地开关由同一轴操动。
当隔离开关后合,**真空负荷开关合。分闸顺序与此相反,只有当真空负荷开关处于分闸状态时,才可操作隔离开关与接地开关。
熔断器撞击脱扣分闸
处于合闸位置的组合电器,当短路电流或过载电流流过主回路时,出现至少一相熔断器熔体熔断。撞击器动作,分闸速度视电流大小,电流越大分闸速度越快,使组合电器的机械脱扣装置动作,这样真空灭弧室在分闸弹簧的作用下实现可靠快速分闸。

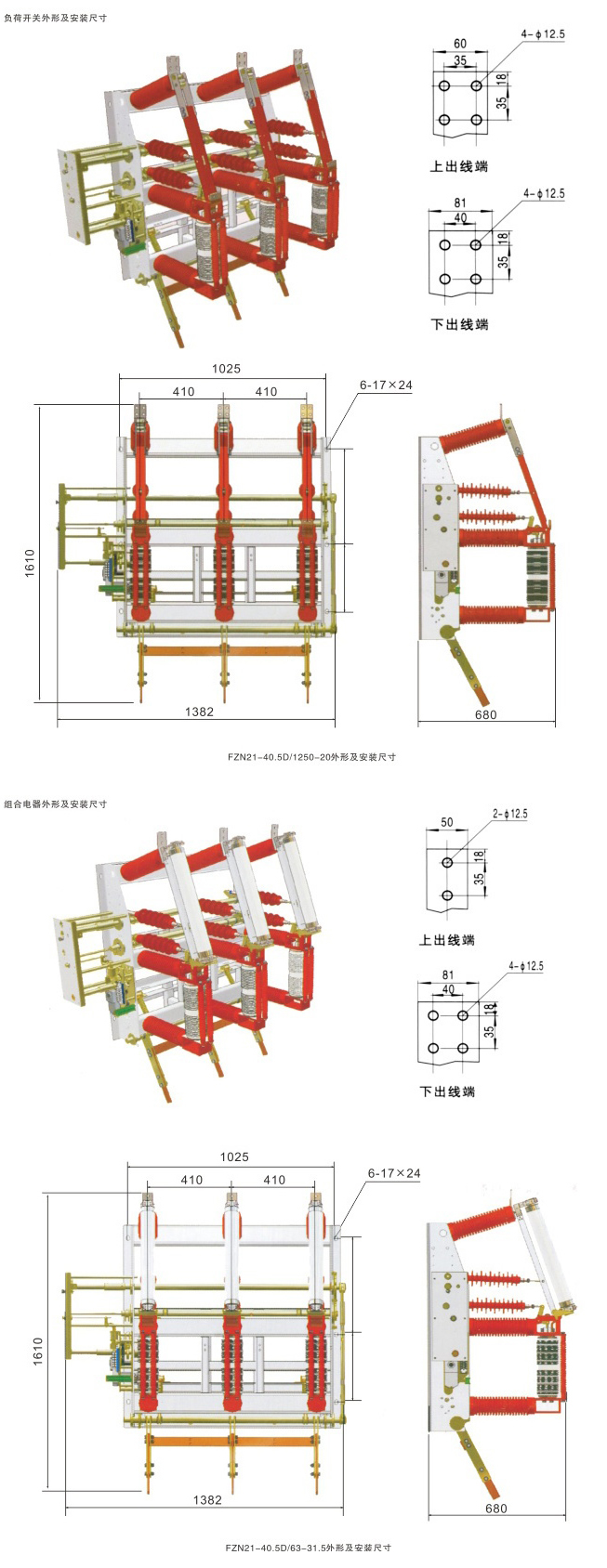

五、组合电器的外形及尺寸
