一、概述
户内交流高压真空负荷开关
FZN21-24D/T630-20带隔离户内交流高压真空负荷开关
FZRN21-24/T125-31.5带隔离户内交流高压真空负荷开关

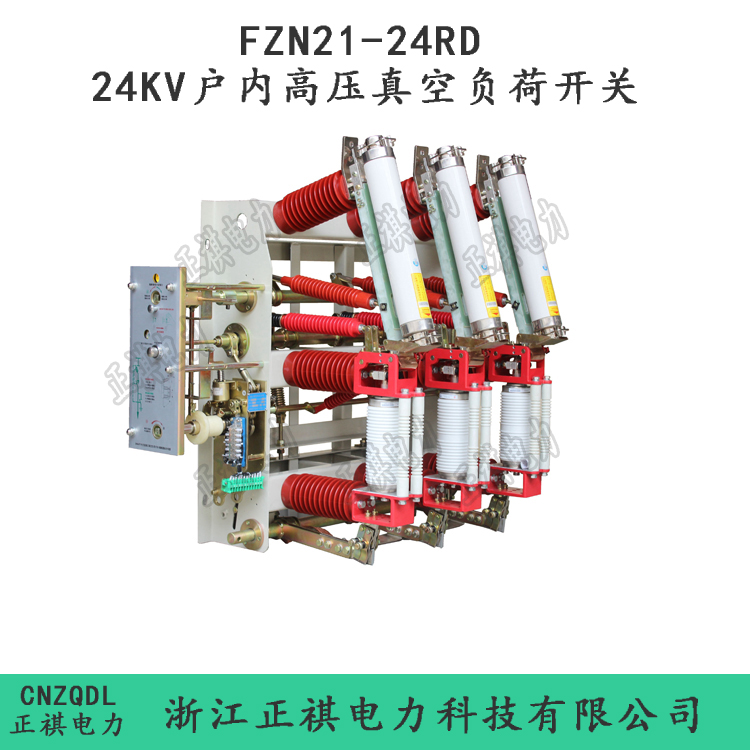

FZRN21-24D/T125-31.5带隔离户内交流高压真空负荷开关
FZN21-24/630-20带隔离户内交流高压真空负荷开关是专为24KV终端用户或箱式变电站设计的一种具有明显隔离断口的负荷开关,亦可作为独立电器单元应用于电力系统中,其外形结构形式同我公司生产的FZN16A真空负荷开关类似,在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流防止事故扩大,从而保证系统安全运行,可取代相同电压等级的户内交流高压负荷开关-熔断器组合电器使用。
FZRN21-24D系列户内交流高压负荷开关一熔断器组合电器(以下简称“系列开关”)是自行设计研制而成的。熔断器安装于FZN21-24上,其型号为FZRN21,同时D型接地开关及其机械连锁也可以安装于FZRN21-24上,用户可根据自己的需要选择不同的组合。性能达到GB3804-90《3-63kv交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》(1990年版)国际标准及国家标准(报批稿)的要求,具有开断安全可靠,电寿命长、可频繁操作,开断转移电流时,基本不需要维护,且有明显的隔离断口等优点。负荷开关-熔断器组合电器还具有保护变压器过载,防止设备缺相运行的功能

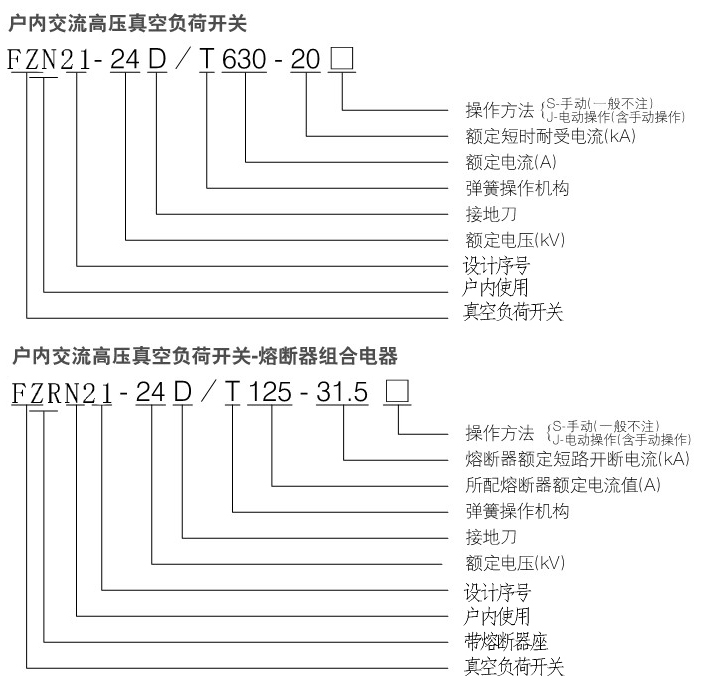

二、常见型号及表示意义
① FZN21-24T630-20 ②FZN21-24D/T630-20
③ FZRN21-24/T125-31.5 ④FZRN21-24D/T125-31.5
三、使用环境条件
1、周围空气温度上限:+40度,下限:-25度;
2、海拔高度不超过1000m;
3、相对湿度日平均值不大于95%,月平均值不大于90%;
4、地震烈度不超过8度;
5、无火灾、爆炸危险,化学腐蚀及剧烈振动的场所;
6、污秽等级:Ⅱ级;
7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。
四、主要技术参数
序号 | 名称 | 单位 | FZN21-40.5真空负荷开关 | FZRN21-12D组合电器 | |
FZN21-12/T630-20 | FZRN21-12/T125-31.5 | ||||
1 | 额定电压 | kV | 24 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 额定电流 | A | 630 | 熔断器额定电流125 | |
4 | 额定短路开断电流 | kA | - | 31.5 | |
5 | 额定有功负载开断电流 | A | 630 | - | |
6 | 额定空载变压器开断电流 | A | 63 | - | |
7 | 额定闭环开断电流 | A | 630 | - | |
8 | 额定电缆充电开断电流 | A | 16 | - | |
9 | 额定线路充电开断电流 | A | 1.5 | - | |
10 | 额定短路关合电流 | kA | 50 | - | |
11 | 额定短时耐受电流 | 负荷开关(含隔离开关) | kA/s | 20/4 | - |
接地开关 | 20/3 | - | |||
12 | 额定开断转移(交接)电流 | A | - | 3150 | |
13 | 1min工频耐受电压(有效值)对地,相间,真空断口/隔离断口 | kV/kV | 65/79 | ||
14 | 全波雷电冲击耐受电压(峰值)对地,相间,真空断口/隔离断口 | kV/kV | 125/145 | ||
15 | 主回路电阻 | μΩ | ≤80 | ≤95 | |
16 | 额定单个电容器组开断电流 | A | 630 | ||
17 | 额定背对背电容器开断电流 | A | 400 | ||
18 | 机械寿命 | 次 | 10000 | ||
19 | 触头开距 | mm | 12±1 | ||
20 | 触头磨损累计厚度 | mm | 3 | ||
21 | 平均分闸速度 | m/s | 1.1~1.7 | ||
22 | 平均合闸速度 | m/s | 0.8~1.2 | ||
23 | 额定触头压力 | N | 2500±200 | ||
24 | 触头合闸弹跳时间 | ms | ≤2 | ||
25 | 三相分、合闸不同期 | ms | ≥1 | ||
26 | 极间中心距 | mm | 275±3 | ||
27 | 带电体之间及相对地距离 | mm | ≥180 | ||
28 | 真空灭弧室合闸操作力距 | N·m | ≤90 | ||
29 | 真空灭弧室分闸操作力 | N | ≤10 | ||
30 | 额定分闸操作电压额定合闸操作电压 | V | ≈220/110 |

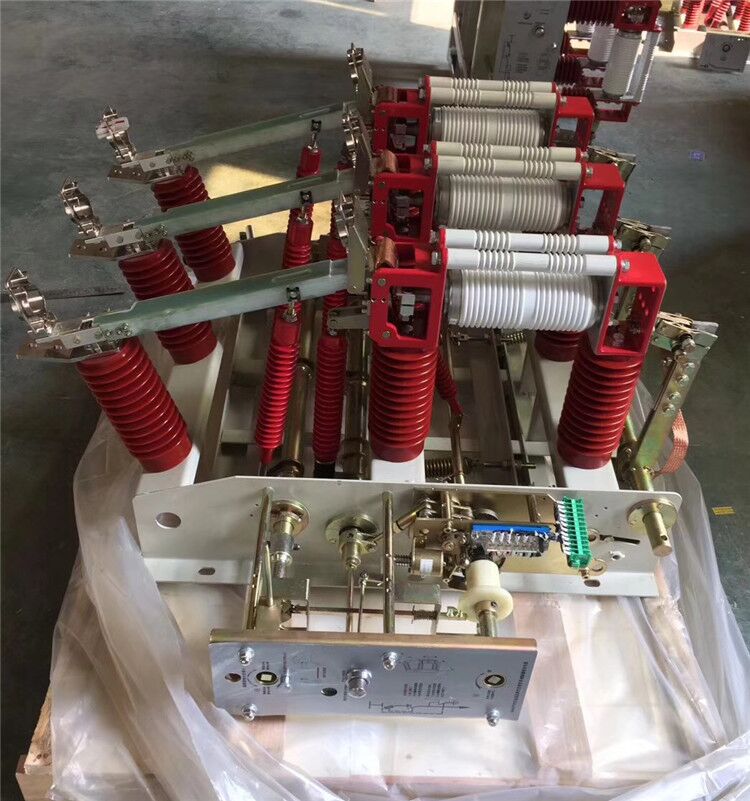

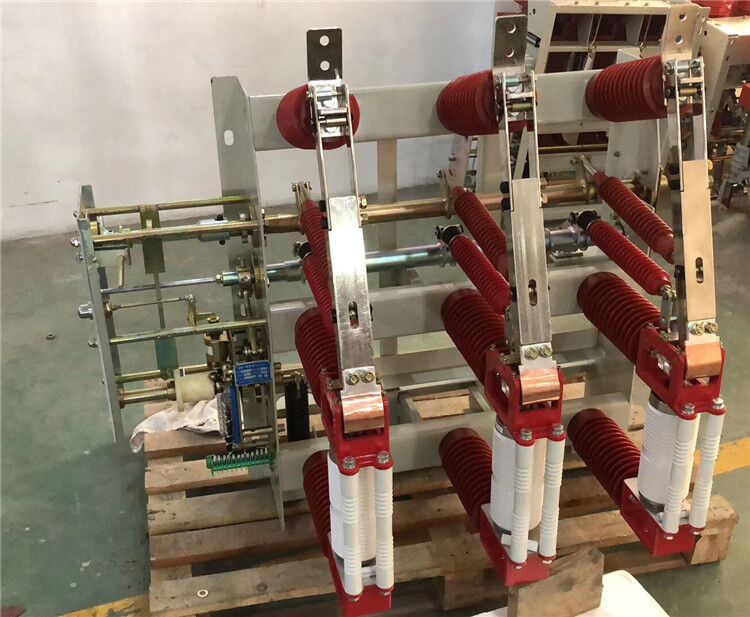

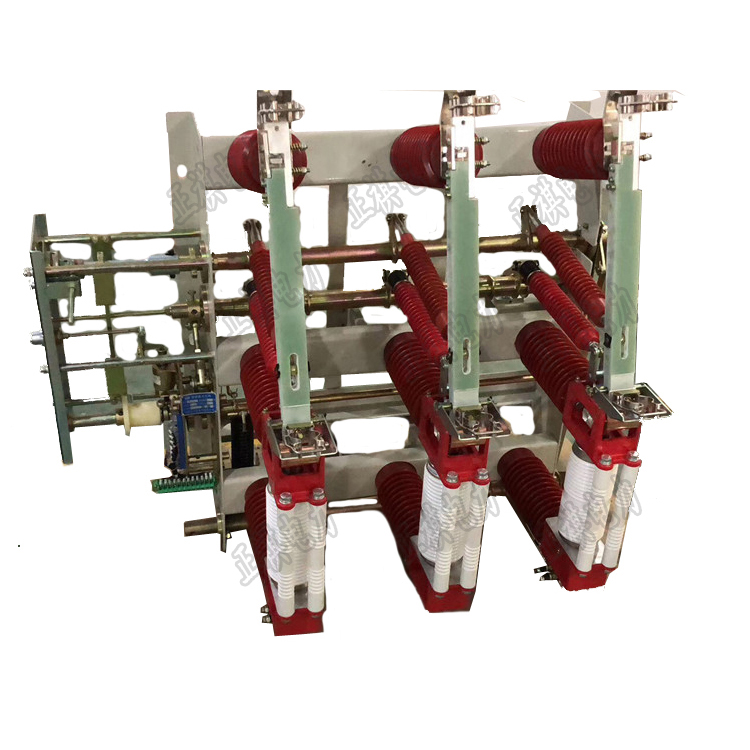

五、装配现场
六、应用范围
1、在负荷开关柜内使用
2、紧凑变电站和箱变
3、墙上安装保护变压器,变压器开关(与变压器熔断器R配套使用)
4、组装电缆分接箱
5、作为组装开关柜的元件
6、电动机开关(与电动机熔断器R配套使用)
7、投切电容器组
8、在公共事业和工业里应用
